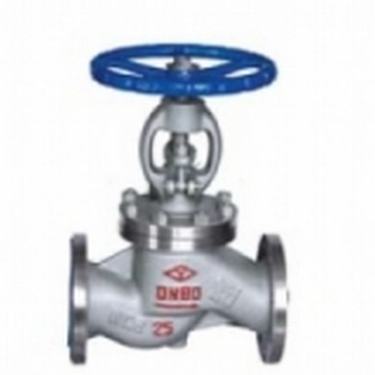

 节流阀是指通过改变通道面积达到控制或调节介质流量与压力的阀门。节流阀在管路中主要作节流使用。
（一）柔性节流阀
柔性节流阀的工作原理，依靠阀杆夹紧柔韧的橡胶管而产生节流作用，也可以利用气体压力来代替阀杆压缩胶管。柔性节流阀结构简单，压力降小，动作可靠性高。对污染不敏感，通常工作压力范围为0.3-0.63MPa。
（二）溢流节流阀
溢流节流阀也是一种压力补偿型节流阀，它由溢流阀和节流阀并联而成。进口处的高压油，一部分经节流阀去执行机构，另一部分经溢流阀的溢流口去油箱。溢流阀上、下端分别与节流阀前后的压力油相通。当出口压力增大时，阀芯下移，关小溢流口，溢流阻力增大，进口压力随之增加，因而节流阀前后的压差基本保持不变。
（三）比例方向节流阀
用比例电磁铁取代电磁换向阀中的普通电磁铁，便构成直动型比例方向节流阀。由于使用了比例电磁铁，阀芯不仅可以换位，而且换位的行程可以连续地或按比例地变化，因而连通油口间的通流面积也可以连续地或按比例地变化，所以比例方向节流阀不仅能控制执行元件的运动方向，而且能控制其速度。
|
